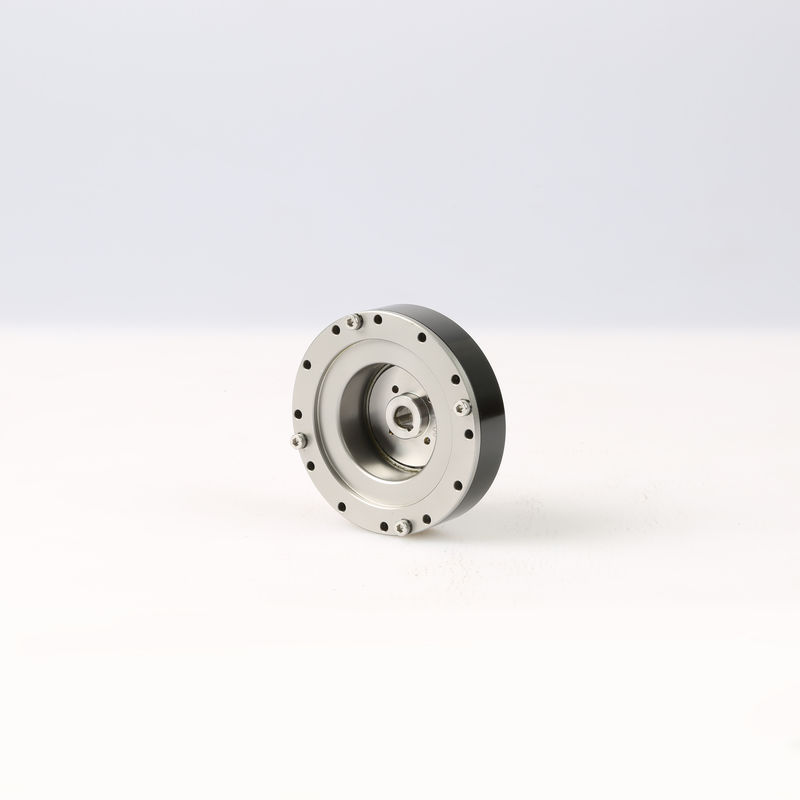

precisão alta da transmissão do redutor da onda da tensão da engrenagem do harmônico 3.5Nm

Velocidade 30-200rpm da saída do 1:50,80,100,120 de Reducer Reduction Ratio do motorista do harmônico para o cortador Waterjet

PRODUTO FEATURESS

1. Precisão alta da transmissão.
2. movimento suave, nenhum impacto, de baixo nível de ruído.
3. o afastamento lateral do dente pode ser ajustado.
4. estrutura simples, tamanho pequeno e peso leve.
5. grande escala da relação da transmissão.
6. Há muitos pares de dentes que engrenam ao mesmo tempo.
7. eficiência alta da transmissão.
8. bom coaxiality.
9. realize convenientemente a transmissão diferencial.

Princípio de redutor da engrenagem do harmônico

Como um redutor, o redutor da engrenagem do harmônico está frequentemente em um estado como: as movimentações do gerador da onda, a ranhura circular são fixadas, a extremidade da saída do flexspline s

Quando o gerador da onda é posto para dentro do flexspline, o flexspline está forçado em uma forma elíptica que faz com que os dentes do flexspline contratem com o perfil do dente da ranhura circular ao longo da linha central principal da elipse, com os dentes desacoplados completamente através da linha central menor da elipse

A rotação do gerador da onda faz o flexspline deformar-se continuamente, os dentes mudam o estado de funcionamento em processo do acoplamento e do desimpedimento, assim a transmissão do movimento entre o gerador da onda e o flexspline é realizada.
