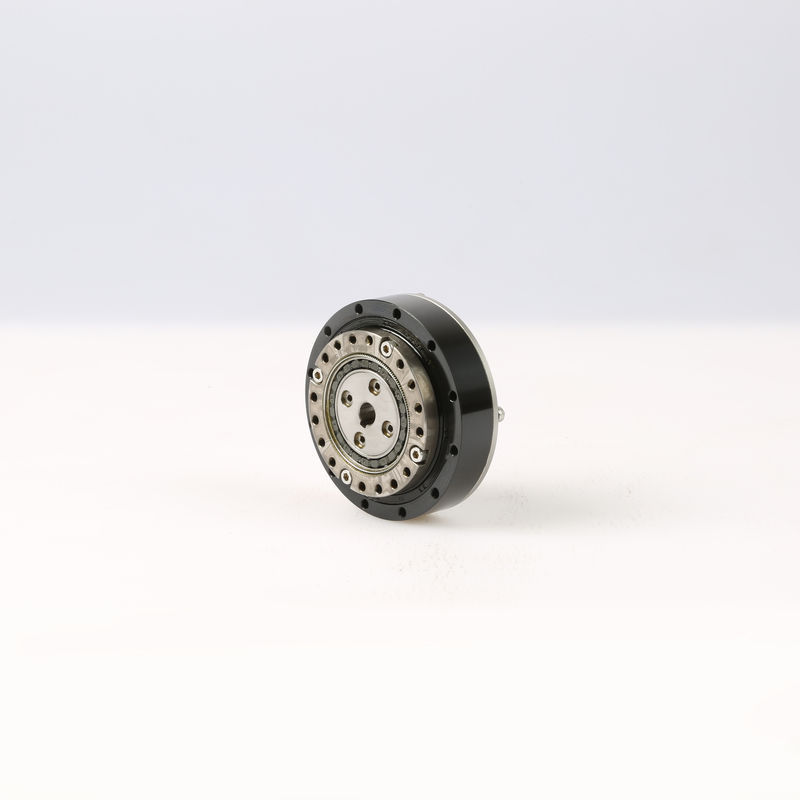

Redutor da engrenagem do harmônico de Wanshsin 25rpm com escala larga da relação da transmissão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Wanshsin |
| Certificação: | ISO9001, CE, CCC |
| Número do modelo: | WSHG-25-100 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Pacote da caixa |
| Tempo de entrega: | 3-7 dias de trabalho |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | 10.000 partes pelo mês |
|
Informação detalhada |
|||
| folga: | arco/segundo do ≤ 20 | Relação de redução: | 50,80,100,120 |
|---|---|---|---|
| Torque da saída: | 3.5Nm-160Nm | Velocidade da saída: | 30-200rpm |
| Velocidade entrada avaliado: | 3000-3500rpm | Velocidade máxima da entrada: | 8000rpm |
| Série do tamanho: | 14,17,20,25,32 | Arranjo da engrenagem: | Harmônico |
| Material: | De aço inoxidável | Personalização: | Aceitável |
| Destacar: | Redutor da engrenagem do harmônico de Wanshsin,redutor da engrenagem do harmônico 25rpm,Redutor do harmônico de Wanshsin |
||
Descrição de produto
1:50 de Reduction Ratio do motorista do harmônico, 1:80, série 14/17/20/25/32 do tamanho para a máquina de impressão
PRODUTO FEATURESS
Composição do redutor da engrenagem do harmônico
O redutor da engrenagem do harmônico tem três componentes básicos: um gerador da onda, um flexspline e uma ranhura circular.
Gerador da onda: é composto de um rolamento de esferas e de uma came elíptica. O gerador da onda é unido geralmente à extremidade da entrada, o anel interno do rolamento é fixado em torno da came que causa o anel exterior do rolamento deforma-se a uma forma elíptica
Flexspline: é um componente fino-murado elástico com os dentes de engrenagem na superfície exterior. É cabido geralmente à extremidade da saída.
Ranhura circular: é um anel de aço rígido com dentes internos. Tem geralmente dois mais dentes do que o flexspline, e montado geralmente em um alojamento
O redutor do harmônico de Wanshsin tem uma escala larga da relação da transmissão, um grande número dentes de engrenagem, uma grande capacidade de carga, precisão alta do movimento, movimento suave, tamanho pequeno, peso leve, nenhum impacto, afastamento lateral do dente de baixo nível de ruído, ajustável, estrutura simples, e a eficiência alta da transmissão, bom coaxiality, pode conseguir o movimento de alta velocidade e as outras características.
| Modelo | Relação | Torque avaliado quando entre 2000r/min | Torque permitido máximo para começar e parar |
O máximo permitiu o torque da carga média |
O máximo permitiu o torque instantâneo | O máximo reservou a velocidade entrada | Arcsec |
Tempo (horas) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Que devo eu fornecer quando eu escolho a caixa de engrenagens/redutor de velocidade?
: A melhor maneira é fornecer o desenho do motor o parâmetro. Nosso coordenador verificará e recomendará o modelo o mais apropriado da caixa de engrenagens para sua referência. Ou você pode igualmente fornecer abaixo da especificação também:
1) Tipo, modelo e torque.
2) Velocidade da relação ou da saída
3) Condição de trabalho e método da conexão
4) Qualidade e nome instalado da máquina
5) Velocidade do modo entrado e da entrada
6) Modelo do tipo do motor ou tamanho do eixo da flange e do motor
Q: É você um fabricante do motor?
: Sim, nós somos fabricante do motor. nós para desenvolver e produzir todos os motores e da engrenagem redutores por nossa própria fábrica.
Q: Quanto tempo toma para terminar minha ordem?
: Normalmente sua ordem poderia ser entrega em 7-15 dias, algumas vendas que quentes os produtos poderiam rapidamente ser entregados em 1 semana. Depende da quantidade.
Q: Posso eu obter uma amostra primeiramente?
: Certos, nós somos honrados para oferecê-lo provar para o teste antes de colocar uma ordem formal.
