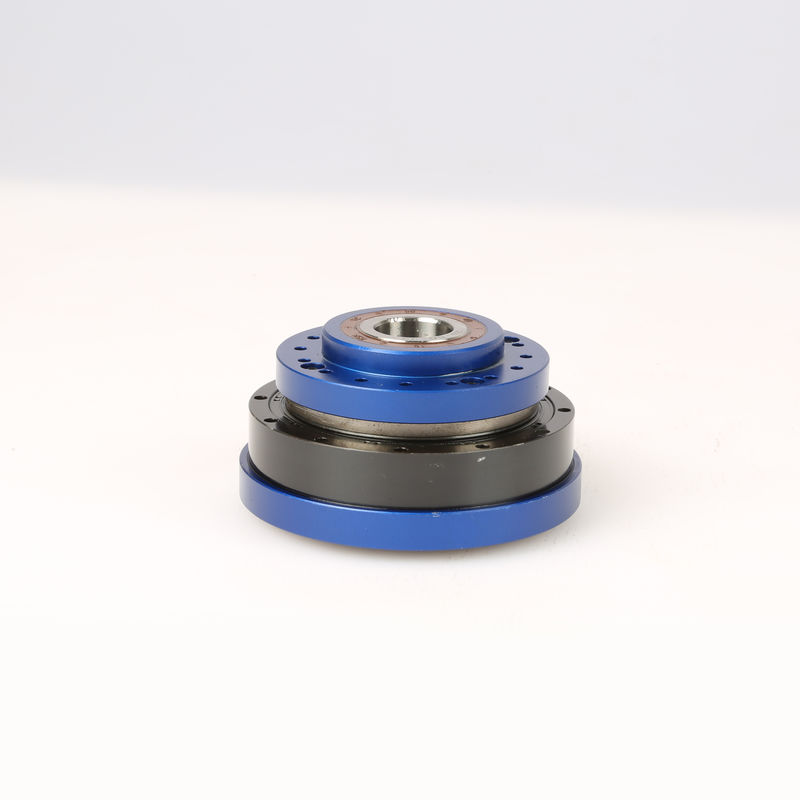

Caixa de engrenagens do redutor 100 a 1 da movimentação do harmônico ISO9001 para a junção do robô
Detalhes do produto:
Lugar de origem: | China |
Marca: | Wanshsin |
Certificação: | ISO9001, CE, CCC |
Número do modelo: | WSHG-25-100 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacote da caixa |
Tempo de entrega: | 3-7 dias de trabalho |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | 10.000 partes pelo mês |
Informação detalhada |
|||
Relação de redução: | 50,80,100,120 | Torque da saída: | 3.5Nm-160Nm |
---|---|---|---|
Velocidade da saída: | 30-200rpm | Velocidade entrada avaliado: | 3000-3500rpm |
Velocidade máxima da entrada: | 8000rpm | Série do tamanho: | 14,17,20,25,32 |
Arranjo da engrenagem: | Harmônico | Material: | De aço inoxidável |
Eixo de saída: | Saída de eixo contínua/saída de eixo oca | Personalização: | Aceitável |
Realçar: | Redutor comum da movimentação do harmônico do robô,Redutor da movimentação do harmônico ISO9001,Caixa de engrenagens de ISO9001 100 a 1 |
Descrição de produto
1:50 da relação de redução do redutor do harmônico, 1:80, 1:100, torque 3.5-160Nm da saída do 1:120 para a junção do robô
PRODUTO FEATURESS
1. Precisão alta: uma boa porcentagem de seus dentes é engrenada em todas as vezes, e contratada em duas zonas 180 graus distante. Isto significa que as influências de erros do passo do dente e de erros acumulados do passo na precisão rotatória estão neutralizadas, que assegura a precisão posicional e rotatória alta.
2. Relação de redução de alta velocidade: um redutor da engrenagem do harmônico tem relações de redução altas da único-fase de 1/30-1/500. Três componentes básicos ao longo do mesmo eixo sem estruturas complexas podem fornecer relações de redução altas.
3. Capacidade alta do torque: cada dente é sujeitado a uma força insignificante contudo fornece uma capacidade alta do torque devido à maneira que os dentes entram o contato um com o otro e porque uma boa porcentagem dos dentes no flexspline é contratada em tempos do al.
4. Pequeno-feito sob medida e de pouco peso: ao ser menos o tamanho de mecanismos de alinhar convencionais e menos o peso, o redutor da engrenagem do harmônico fornece os mesmos níveis de relações de redução do torque e da velocidade como suas contrapartes convencionais permitindo a maquinaria e equipamento de ser feito menor e mais leve.
5. Eficiência e tempo superiores da longa vida.
6. Operação quieta e mínima da vibração.
Descontroladamente aplicação:
Robô industrial, robô do serviço, robô da máquina do metal, dispositivo médico, equipamento de teste da análise, energia - equipamento relacionado, máquina de fabricação de papel…
Modelo | Relação | Torque avaliado quando entre 2000r/min | Torque permitido máximo para começar e parar |
O máximo permitiu o torque da carga média |
O máximo permitiu o torque instantâneo | O máximo reservou a velocidade entrada | Arcsec |
Tempo (horas) |
WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Que devo eu fornecer quando eu escolho a caixa de engrenagens/redutor de velocidade?
: A melhor maneira é fornecer o desenho do motor o parâmetro. Nosso coordenador verificará e recomendará o modelo o mais apropriado da caixa de engrenagens para sua referência. Ou você pode igualmente fornecer abaixo da especificação também:
1) Tipo, modelo e torque.
2) Velocidade da relação ou da saída
3) Condição de trabalho e método da conexão
4) Qualidade e nome instalado da máquina
5) Velocidade do modo entrado e da entrada
6) Modelo do tipo do motor ou tamanho do eixo da flange e do motor
Q: É você um fabricante do motor?
: Sim, nós somos fabricante do motor. nós para desenvolver e produzir todos os motores e da engrenagem redutores por nossa própria fábrica.
Q: Quanto tempo toma para terminar minha ordem?
: Normalmente sua ordem poderia ser entrega em 7-15 dias, algumas vendas que quentes os produtos poderiam rapidamente ser entregados em 1 semana. Depende da quantidade.
Q: Posso eu obter uma amostra primeiramente?
: Certos, nós somos honrados para oferecê-lo provar para o teste antes de colocar uma ordem formal.
