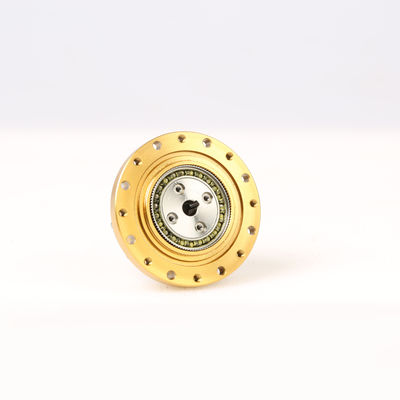

Redutor máximo da movimentação do harmônico 8000rpm do tamanho pequeno para o Exoskeleton
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Wanshsin |
| Certificação: | ISO9001, CE, CCC |
| Número do modelo: | WSHG-25-100 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote da caixa |
| Tempo de entrega: | 3-7 dias de trabalho |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | 10.000 partes pelo mês |
|
Informação detalhada |
|||
| Série do tamanho: | 14,17,20,25,32 | Eixo de saída: | Saída de eixo contínua/saída de eixo oca |
|---|---|---|---|
| Relação de redução: | 50,80,100,120 | Torque da saída: | 3.5Nm-160Nm |
| Velocidade entrada avaliado: | 3000-3500rpm | Arranjo da engrenagem: | Harmônico |
| Material: | De aço inoxidável | Personalização: | Aceitável |
| Realçar: | Exoskeleton Harmonic Drive Reducer,8000rpm Harmonic Drive Reducer,8000rpm Micro Harmonic Drive |
||
Descrição de produto
Velocidade entrada máxima 8000rpm do torque 3.5-160Nm da saída do redutor do harmônico para o Exoskeleton
PRODUTO FEATURESS
Vantagens:
1. Estrutura simples, tamanho pequeno e peso leve
Sob a condição das condições da relação e do carga-rolamento da transmissão, a movimentação da engrenagem do harmônico pode reduzir o volume e o peso de redutores gerais da engrenagem em aproximadamente 1/3 a 1/2.
2. Grande escala da relação da transmissão
A relação da transmissão do redutor do harmônico da único-fase pode alcançar 50-160 (se o gerador planetário da onda é usado, a relação da transmissão pode ser expandida a 150-4000).
A relação da transmissão da transmissão composta pode ser mais alta.
3. Há muitos pares de dentes que engrenam ao mesmo tempo
O número de dentes engrenados simultaneamente pelo redutor do harmônico da duplo-onda pode alcançar 30% ou mais. Na transmissão ordinária da engrenagem, o número de dentes engrenados ao mesmo tempo é somente 2-7%, e o número de dentes engrenados ao mesmo tempo para uma engrenagem involute cilíndrica reta é somente 1-2 pares. É precisamente devido à vantagem original de um grande número dentes de engrenagem ao mesmo tempo que a transmissão do harmônico tem uma elevada precisão e uma grande capacidade do carga-rolamento dos dentes, desse modo conseguindo uma grande relação da velocidade e um volume pequeno.
O redutor da movimentação do harmônico é um tipo da transmissão da engrenagem que confia no gerador da onda equipado com o rolamento flexível para fazer a engrenagem flexível produzir a deformação elástica e a malha verificáveis com a engrenagem rígida para transmitir o movimento e o poder.
| Modelo | Relação | Torque avaliado quando entre 2000r/min | Torque permitido máximo para começar e parar |
O máximo permitiu o torque da carga média |
O máximo permitiu o torque instantâneo | O máximo reservou a velocidade entrada | Arcsec |
Tempo (horas) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Que devo eu fornecer quando eu escolho a caixa de engrenagens/redutor de velocidade?
: A melhor maneira é fornecer o desenho do motor o parâmetro. Nosso coordenador verificará e recomendará o modelo o mais apropriado da caixa de engrenagens para sua referência. Ou você pode igualmente fornecer abaixo da especificação também:
1) Tipo, modelo e torque.
2) Velocidade da relação ou da saída
3) Condição de trabalho e método da conexão
4) Qualidade e nome instalado da máquina
5) Velocidade do modo entrado e da entrada
6) Modelo do tipo do motor ou tamanho do eixo da flange e do motor
Q: É você um fabricante do motor?
: Sim, nós somos fabricante do motor. nós para desenvolver e produzir todos os motores e da engrenagem redutores por nossa própria fábrica.
Q: Quanto tempo toma para terminar minha ordem?
: Normalmente sua ordem poderia ser entrega em 7-15 dias, algumas vendas que quentes os produtos poderiam rapidamente ser entregados em 1 semana. Depende da quantidade.
Q: Posso eu obter uma amostra primeiramente?
: Certos, nós somos honrados para oferecê-lo provar para o teste antes de colocar uma ordem formal.
