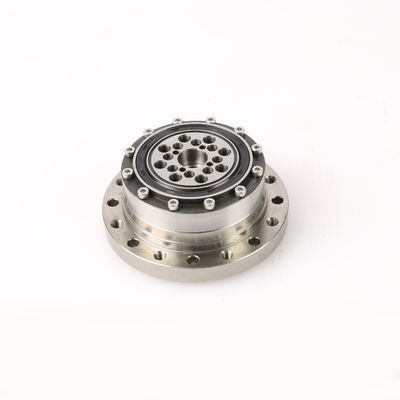

Nenhuma caixa de engrenagens da movimentação do harmônico do impacto 60Nm para o robô industrial
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Wanshsin |
| Certificação: | ISO9001, CE, CCC |
| Número do modelo: | WSHG-25-100 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote da caixa |
| Tempo de entrega: | 3-7 dias de trabalho |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | 10.000 partes pelo mês |
|
Informação detalhada |
|||
| Relação de redução: | 50,80,100,120 | Torque da saída: | 3.5Nm-160Nm |
|---|---|---|---|
| Velocidade entrada avaliado: | 3000-3500rpm | Arranjo da engrenagem: | Harmônico |
| Material: | De aço inoxidável | Eixo de saída: | Saída de eixo contínua/saída de eixo oca |
| Tempo: | 10000-15000hours | Personalização: | Aceitável |
| Realçar: | Nenhuma caixa de engrenagens da movimentação do harmônico do impacto,caixa de engrenagens da movimentação do harmônico 60Nm,caixa de engrenagens do harmônico 60Nm |
||
Descrição de produto
Velocidade 30-200rpm da saída do torque 3.5-160Nm da saída do redutor do harmônico para máquinas do CNC
PRODUTO FEATURESS
Aplicação:
Robô industrial, robô do serviço, robô da máquina do metal, dispositivo médico, equipamento de teste da análise, energia - equipamento relacionado, máquina de fabricação de papel…
Vantagens:
1. Movimento suave, nenhum impacto, de baixo nível de ruído
A engrenagem e a engrenagem dos dentes gradualmente entram e retiram entre os dentes da roda rígida com a deformação do flexspline. Durante o processo de engrenagem, os toques da superfície do dente, a velocidade do deslizamento são pequenos, e não há nenhuma mudança repentina.
2. O afastamento lateral do dente pode ser ajustado.
Na engrenagem da transmissão da engrenagem do harmônico, a diferença entre o flexspline e a engrenagem rígida depende principalmente da forma do gerador da onda e do perfil do dente das duas engrenagens. Consequentemente, a folga pode ser ajustada para fazer mesmo em alguns casos a folga da transmissão pequena. Pode alcançar o afastamento lateral zero
3. Eficiência alta da transmissão.
Comparado com outras transmissões da mesma relação da velocidade, a transmissão do harmônico tem uma eficiência elevada devido ao número pequeno de peças moventes e ao de baixa velocidade da superfície de engrenagem do dente. Com a diferença na relação da velocidade (u=60-250), a eficiência é aproximadamente 65 - aproximadamente 90% (mais baixa eficiência da transmissão complexa da onda do harmônico), o desgaste da superfície do dente é muito pequeno.
4. Bom coaxiality.
O eixo de alta velocidade e o eixo de baixa velocidade do redutor da engrenagem do harmônico são ficados situado na mesma linha central.
| Modelo | Relação | Torque avaliado quando entre 2000r/min | Torque permitido máximo para começar e parar |
O máximo permitiu o torque da carga média |
O máximo permitiu o torque instantâneo | O máximo reservou a velocidade entrada | Arcsec |
Tempo (horas) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: Que devo eu fornecer quando eu escolho a caixa de engrenagens/redutor de velocidade?
: A melhor maneira é fornecer o desenho do motor o parâmetro. Nosso coordenador verificará e recomendará o modelo o mais apropriado da caixa de engrenagens para sua referência. Ou você pode igualmente fornecer abaixo da especificação também:
1) Tipo, modelo e torque.
2) Velocidade da relação ou da saída
3) Condição de trabalho e método da conexão
4) Qualidade e nome instalado da máquina
5) Velocidade do modo entrado e da entrada
6) Modelo do tipo do motor ou tamanho do eixo da flange e do motor
Q: É você um fabricante do motor?
: Sim, nós somos fabricante do motor. nós para desenvolver e produzir todos os motores e da engrenagem redutores por nossa própria fábrica.
Q: Quanto tempo toma para terminar minha ordem?
: Normalmente sua ordem poderia ser entrega em 7-15 dias, algumas vendas que quentes os produtos poderiam rapidamente ser entregados em 1 semana. Depende da quantidade.
Q: Posso eu obter uma amostra primeiramente?
: Certos, nós somos honrados para oferecê-lo provar para o teste antes de colocar uma ordem formal.
